Нужно подключить оборудование в цеху. Нижняя (в полу в трубах) разводка не подходит, так как оборудование без фундаментов, и может немного перемещаться. Высота цеха (низ ферм)- 6м, планирую проложить лотки на высоте 3-4м вдоль ферм. А на чем их подвесить? Шпилька длиной 2-3м не очень мне нравится. В Бетермане есть решение подвески лотков освещения на цепи. А как быть с силовыми, например лоток 300мм: как крепить, какой шаг, какая цепь?

Онлайн Сугор

  • ******
  • Спасибо
  • -Given: 238
  • -Receive: 752
  • Сообщений: 8 078
  • Country: ua
  • Awards ЕОМактивность I - 1й по числу постов в день=(? сообщений)/(? времени пребывания) I по максимальному времени on-line пребывания на форуме Золотая сова (400 благодарностей + 1500 сообщений) За неизменность форуму I степени - на форуме более 3 лет
    • Просмотр профиля
    • Awards
Re: Подвес лотка на цепи.
« Ответ #1 : 22 Сентябрь 2015, 17:38:26 »
CC19, а какое оборудование? Большой цех? Наличие крана?
А как быть с силовыми, например лоток 300мм: как крепить, какой шаг, какая цепь?
В каталоге ДКС есть инфа по допустимой нагрузке на цепь

Оффлайн grossel

  • ******
  • Спасибо
  • -Given: 106
  • -Receive: 1505
  • Сообщений: 8 510
  • Country: ua
  • Awards ЕОМактивность II- 2й по числу постов в день=(? сообщений)/(? времени пребывания) Золотая сова (400 благодарностей + 1500 сообщений) За неизменность форуму I степени - на форуме более 3 лет
    • Просмотр профиля
    • Awards
Re: Подвес лотка на цепи.
« Ответ #2 : 22 Сентябрь 2015, 17:45:02 »
Воспользуйся типовым альбомом ДКС-2014. Титул см.вложение, объем больше 19 мБ, не найдешь скину в архив.
канал видео wwwGenPlanaNet на YouTube
http://www.youtube.com/user/wwwGenPlanaNet

Оффлайн Андрюха РЗА

  • ******
  • Спасибо
  • -Given: 345
  • -Receive: 471
  • Сообщений: 3 486
  • Country: ua
  • Инженер РЗиА и ТМ
  • Awards Серебрянная сова (250 благодарностей + 1000 сообщений) За неизменность форуму I степени - на форуме более 3 лет
    • Просмотр профиля
    • Awards
Re: Подвес лотка на цепи.
« Ответ #3 : 22 Сентябрь 2015, 17:54:26 »
А проще - обратись к ним - они тебе все сами прикинут :)
Дела не всегда обстоят так, как кажется

Оффлайн CC19

  • ******
  • Спасибо
  • -Given: 88
  • -Receive: 212
  • Сообщений: 1 550
  • Country: ua
  • Awards За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards
Re: Подвес лотка на цепи.
« Ответ #4 : 22 Сентябрь 2015, 20:04:38 »
CC19, а какое оборудование? Большой цех? Наличие крана?

Цех 13х24м по переработке сои, примерно так будет: http://bronto.ua/ru/ekstruzionnye-linii/item/50-liniya-pererobki-soji.html Крана нету, мешать ничего не будет.
В каталоге ДКС есть инфа по допустимой нагрузке на цепь
этого мало :)
Воспользуйся типовым альбомом ДКС-2014. Титул см.вложение, объем больше 19 мБ, не найдешь скину в архив.
Шпилька есть, цепи не вижу.
А проще - обратись к ним - они тебе все сами прикинут
Согласен, проще, но нужно разобраться, может подводные камни есть какие. Почему цепь, а не трос, почему в литературе не встречается такой способ крепления.

Онлайн Сугор

  • ******
  • Спасибо
  • -Given: 238
  • -Receive: 752
  • Сообщений: 8 078
  • Country: ua
  • Awards ЕОМактивность I - 1й по числу постов в день=(? сообщений)/(? времени пребывания) I по максимальному времени on-line пребывания на форуме Золотая сова (400 благодарностей + 1500 сообщений) За неизменность форуму I степени - на форуме более 3 лет
    • Просмотр профиля
    • Awards
Re: Подвес лотка на цепи.
« Ответ #5 : 22 Сентябрь 2015, 21:20:04 »
этого мало

CC19, почему? по моему вполне достаточно. Погонный вес лотка, кабелей ты знаешь, если нужно, добавь вес светильников. Максимальная нагрузка на цепь известна. Один подвес это профиль и 2 цепи. Если рядом есть Эпицентр зайди посмотри, во многих, на сколько я знаю,  лотки весят на цепях.
Почему цепь, а не трос,
У троса, по крайней мере у того, что в каталогах ДКС, допустимая нагрузка меньше. Не знаю, на счет разницы в цене между тросом и цепью,цепь крепить проще. Для троса нужно как минимум 1 коуш и 2 зажима , а для цепи болт, гайка и 2 шайбы

Оффлайн CC19

  • ******
  • Спасибо
  • -Given: 88
  • -Receive: 212
  • Сообщений: 1 550
  • Country: ua
  • Awards За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards
Re: Подвес лотка на цепи.
« Ответ #6 : 23 Сентябрь 2015, 08:44:30 »
Если рядом есть Эпицентр зайди посмотри, во многих, на сколько я знаю,  лотки весят на цепях.
Да, в Эпицентре видел, но как то оно коряво у них, все трассы кривые.
Один подвес это профиль и 2 цепи.
С помощью чего крепим цепь к профилю?

Онлайн Сугор

  • ******
  • Спасибо
  • -Given: 238
  • -Receive: 752
  • Сообщений: 8 078
  • Country: ua
  • Awards ЕОМактивность I - 1й по числу постов в день=(? сообщений)/(? времени пребывания) I по максимальному времени on-line пребывания на форуме Золотая сова (400 благодарностей + 1500 сообщений) За неизменность форуму I степени - на форуме более 3 лет
    • Просмотр профиля
    • Awards
Re: Подвес лотка на цепи.
« Ответ #7 : 23 Сентябрь 2015, 11:10:52 »
С помощью чего крепим цепь к профилю?
рым-болт. Если лоток не широкий, то вместо профиля перфолента вокруг лотка и потом болтом к звену цепи. У БАКСА узлов по креплению лотка на цепь и трос побольше будет.
офф-топ
Странно, что в обсуждении не участвуют представители ДКС :'(
« Последнее редактирование: 23 Сентябрь 2015, 11:12:40 от Сугор »

Оффлайн CC19

  • ******
  • Спасибо
  • -Given: 88
  • -Receive: 212
  • Сообщений: 1 550
  • Country: ua
  • Awards За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards
Re: Подвес лотка на цепи.
« Ответ #8 : 23 Сентябрь 2015, 11:24:06 »
Странно, что в обсуждении не участвуют представители ДКС
Наверное нужно спрашивать в ихней ветке.
Прошу модераторов,если можно, перенести данную тему в ветку ДКС.

Оффлайн Светлана Ефремцева DKC

  • Moderator
  • *
  • Спасибо
  • -Given: 14
  • -Receive: 13
  • Сообщений: 176
  • Country: ua
    • Просмотр профиля
    • ДКС Украины
    • Awards
Re: Подвес лотка на цепи.
« Ответ #9 : 25 Сентябрь 2015, 12:29:49 »
Добрый день!

Для крепления лотка шириной 300мм лучше использовать шпильку, как показано в альбоме типовых решений DKC-2014.B5.
Для крепления лотка шириной 50-100мм можно использовать цепь и перфоленту. Нужно перфоленту изогнуть в форме прямоугольника с выступающими концами вверх и закрепить к цепи болтом М5х20, как ранее было сказано Сугор. Этого решения нет в типовом альбоме, но оно часто используется на практике. Допустимую нагрузку определите по самому слабому звену в системе, например Монтажная лента (код CM610050) - нагрузка 75кг, а нагрузка на Цепь (код CM610010) - нагрузка 55кг.

CC19, корявые трассы в Эпицентре скорее от того, что их время от времени бьют погрузчиками, снимая товары с верхних полок. Но лотки и подвесы DKC продолжают выполнять свои функции.
Культура монтажа

Оффлайн Светлана Ефремцева DKC

  • Moderator
  • *
  • Спасибо
  • -Given: 14
  • -Receive: 13
  • Сообщений: 176
  • Country: ua
    • Просмотр профиля
    • ДКС Украины
    • Awards
Re: Подвес лотка на цепи.
« Ответ #10 : 25 Сентябрь 2015, 13:19:14 »
Странно, что в обсуждении не участвуют представители ДКС
Простите, работы сейчас невпроворот, потому и не очень активно участвуем в форуме. Появится просвет – мы исправимся, и станем более динамичными в ответах.

CC19, почему? по моему вполне достаточно. Погонный вес лотка, кабелей ты знаешь, если нужно, добавь вес светильников. Максимальная нагрузка на цепь известна. Один подвес это профиль и 2 цепи. Если рядом есть Эпицентр зайди посмотри, во многих, на сколько я знаю,  лотки весят на цепях.
Верно, такие подвесы нам периодически встречаются в проектах, и ничего сверхъестественного в их использовании нет. Основной нюанс – шаткость конструкции, которую при некотором желании можно практически устранить. Также в случае необходимости можно комбинировать цепи с тросами (цепи будут нести основную нагрузку, а тросы будут жестко фиксировать трассу). Это уже версия для эстетов и перфекционистов...
С точки зрения практичности шпильки + любой вид подкладки (профиль/лента/держатели) тоже стоит рассмотреть в качестве рабочего варианта.
Если хотите получить техническое решение на базе "ДКС", то перешлите проект нам (project@dkc.ua или project2@dkc.ua), и мы проделаем эту работу.
Культура монтажа

Оффлайн CC19

  • ******
  • Спасибо
  • -Given: 88
  • -Receive: 212
  • Сообщений: 1 550
  • Country: ua
  • Awards За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards
Re: Подвес лотка на цепи.
« Ответ #11 : 25 Сентябрь 2015, 15:47:11 »
Для крепления лотка шириной 300мм лучше использовать шпильку
Шпилька мне больше всего нравится, но у меня трасса на 2,5м ниже фермы. Шпилька такой длины у меня не вызывает доверия hmmmm Например, сорвется одна из них, может всю трассу завалить. Да и в одном из ваших типовых находил, высота подвеса на шпильке 920мм. Или зря волнуюсь?

Оффлайн Светлана Ефремцева DKC

  • Moderator
  • *
  • Спасибо
  • -Given: 14
  • -Receive: 13
  • Сообщений: 176
  • Country: ua
    • Просмотр профиля
    • ДКС Украины
    • Awards
Re: Подвес лотка на цепи.
« Ответ #12 : 28 Сентябрь 2015, 11:42:51 »
Шпилька мне больше всего нравится, но у меня трасса на 2,5м ниже фермы. Шпилька такой длины у меня не вызывает доверия  Например, сорвется одна из них, может всю трассу завалить. Да и в одном из ваших типовых находил, высота подвеса на шпильке 920мм. Или зря волнуюсь?

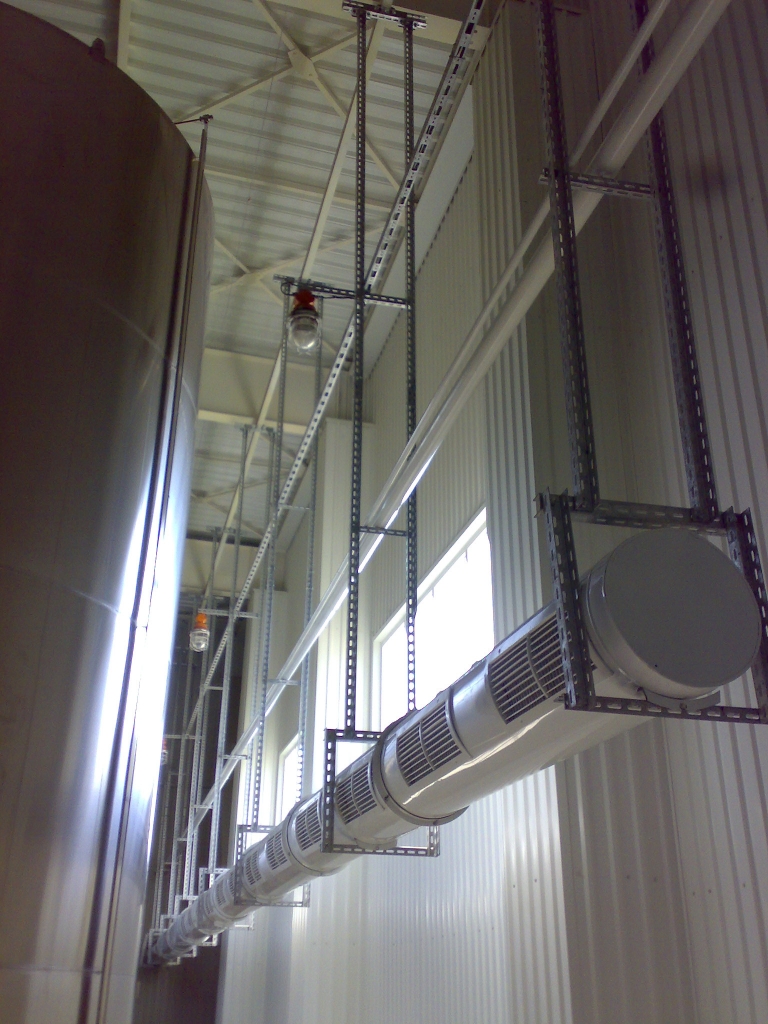

Я бы посоветовал усилить конструкцию промежуточными попарными соединениями шпилек (профиль/перфолента) по центру вертикального подвеса, к примеру (можно также попробовать пустить и продольные шпильки/перфоленту на таком же уровне). Это будет неплохим резервированием несущих элементов на тот случай, если все-таки какая-то шпилька "поплывет".
Вы правильно делаете, что перестраховываетесь, потому что подвес на таком уровне действительно может "гулять".
Как более надежное решение всегда можете использовать какой-либо подвес (SSM, SML и пр.) + профиль + консоль.
Культура монтажа

Оффлайн uksusXIII

  • ******
  • Спасибо
  • -Given: 274
  • -Receive: 256
  • Сообщений: 2 490
  • Country: ua
  • Электромонтаж промобъектов и высотных жилых зданий
  • Awards Автор 100 тем За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards
Re: Подвес лотка на цепи.
« Ответ #13 : 14 Август 2017, 20:43:17 »
Для крепления лотка шириной 300мм лучше использовать шпильку
Шпилька мне больше всего нравится, но у меня трасса на 2,5м ниже фермы. Шпилька такой длины у меня не вызывает доверия hmmmm Например, сорвется одна из них, может всю трассу завалить. Да и в одном из ваших типовых находил, высота подвеса на шпильке 920мм. Или зря волнуюсь?
Мне шпильки не очень нравятся при подвесе широких лотков. До ширины 100 мм мы подвешиваем лотки (и ДКСовские тоже!) при помощи скобы подвеса лотка от Беттерманна типа AHB 50 D4 FT (арт. 6066505) и цепочек.  Посмотрите наши решения для подвеса широких кабельных лотков при помощи перфошвеллеров и балочных зажимов в моем альбоме (в разделе МЕДИА нашего форума http://eom.com.ua/index.php?action=media;sa=album;in=16 ). Может вам больше подойдет? По аксессуарам дам любую консультацию.  На фото ниже показан подвес конструкции к потолочной балке длинной около 6 метров, с шагом конструкций 2м!
« Последнее редактирование: 21 Ноябрь 2017, 00:43:00 от uksusXIII »
НЕКИСЛЫЙ Электромонтаж!

Оффлайн uksusXIII

  • ******
  • Спасибо
  • -Given: 274
  • -Receive: 256
  • Сообщений: 2 490
  • Country: ua
  • Электромонтаж промобъектов и высотных жилых зданий
  • Awards Автор 100 тем За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards
Re: Подвес лотка на цепи.
« Ответ #14 : 21 Ноябрь 2017, 00:41:14 »
 Решил возродить тему в связи с окончанием объекта (Гипермаркет), на котором мы применяли подвес лотков на тросах. Фотоальбом с реализованым нами техническими решениями по подвесу смотрите тут: http://eom.com.ua/index.php?action=media;sa=album;in=85 Что будет непонятно - спрашивайте в этой теме.
