Автор Тема: Стояк 5х185 по меди - нормально ли?  (Прочитано 1569 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн grun

  • ****
  • Спасибо
  • -Given: 85
  • -Receive: 62
  • Сообщений: 287
  • Country: ua
  • Awards За неизменность форуму I степени - на форуме более 3 лет
    • Просмотр профиля
    • Awards
У SEZ є цікаві клеми на DIN-рейку, без розрізання магістральної жили

Оффлайн grossel

  • ******
  • Спасибо
  • -Given: 103
  • -Receive: 1379
  • Сообщений: 7 577
  • Country: ua
  • Awards ЕОМактивность II- 2й по числу постов в день=(? сообщений)/(? времени пребывания) Золотая сова (400 благодарностей + 1500 сообщений) За неизменность форуму I степени - на форуме более 3 лет
    • Просмотр профиля
    • Awards
Для "орехов" всё равно надо кабель зачищать (снимать изоляцию). Он так же только для одиночных кабелей или проводов.

Да, нужно зачищать на длину метал. сжима. Есть правда и прокалывающие зажимы как для ВЛИ.
Да нет не только для одиночных проводов, но и для кабелей тоже свободно используется. Кабель  монтируют по стояку-в нише этажного щита снимают верхнюю оболочку кабеля в нижней части на необходимую для установки сжимов длину вот и  все-а затем устанавливают щит этажный и подключают вводные аппараты квартир проводниками с помощью сжимов к магистрали стояка.
канал видео wwwGenPlanaNet на YouTube
http://www.youtube.com/user/wwwGenPlanaNet

Оффлайн Бригадир

  • ******
  • Спасибо
  • -Given: 146
  • -Receive: 170
  • Сообщений: 2 368
  • Country: ua
  • Awards Хрустальная сова (100 благодарностей + 500 сообщений) За неизменность форуму I степени - на форуме более 3 лет
    • Просмотр профиля
    • Awards
Народ, вы за монтажников подумали? Представляете сколько весит 5*185 и какой у него радиус поворота?

P.S.  :slap: Форум наполнила теоретическая молодёжь.
Был у меня такой проектик высотки:
« Последнее редактирование: 04 Март 2018, 06:45:54 от Бригадир »

Оффлайн uksusXIII

  • ******
  • Спасибо
  • -Given: 258
  • -Receive: 239
  • Сообщений: 2 383
  • Country: ua
  • Электромонтаж промобъектов и высотных жилых зданий
  • Awards Автор 100 тем За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards
Не будут ли возмущаться монтажники монтировать данный кабель на стояк 6 этажей?
Возмущаться???!! Да они вас просто проклянут! Во-первых вытащить петлю такого кабеля в ЩЭ просто невозможно; во-вторых разделать и развести жилы для постановки зажимов "орех" на таком бревне будет не просто сложно, а просто полный ппц. Даже на меди 120 мм кв (кабелем) эта процедура очень и очень трудоёмкая. Без повреждения жил редко обходится, так как развести жилы на таком дубовом кабеле, которые все время норовят принять исходное положение и одновременно работать с ключами, чтобы поставить орехи сможет не каждый монтажник. Руки просто отваливаются у монтажников после таких ЩЭ. Неужели нельзя забить в проект прокладку одножильных кабелей? Только умоляю вас забивать под прокладку одножильных кабелей в 185 мм кв трубы в стоянках минимум 110 диаметра- иначе жилы не выкрутишь при прохождении межэтажных перекрытий!
« Последнее редактирование: 04 Март 2018, 11:40:55 от uksusXIII »
НЕКИСЛЫЙ Электромонтаж промобъектов и высотных жилых зданий!

Оффлайн uksusXIII

  • ******
  • Спасибо
  • -Given: 258
  • -Receive: 239
  • Сообщений: 2 383
  • Country: ua
  • Электромонтаж промобъектов и высотных жилых зданий
  • Awards Автор 100 тем За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards

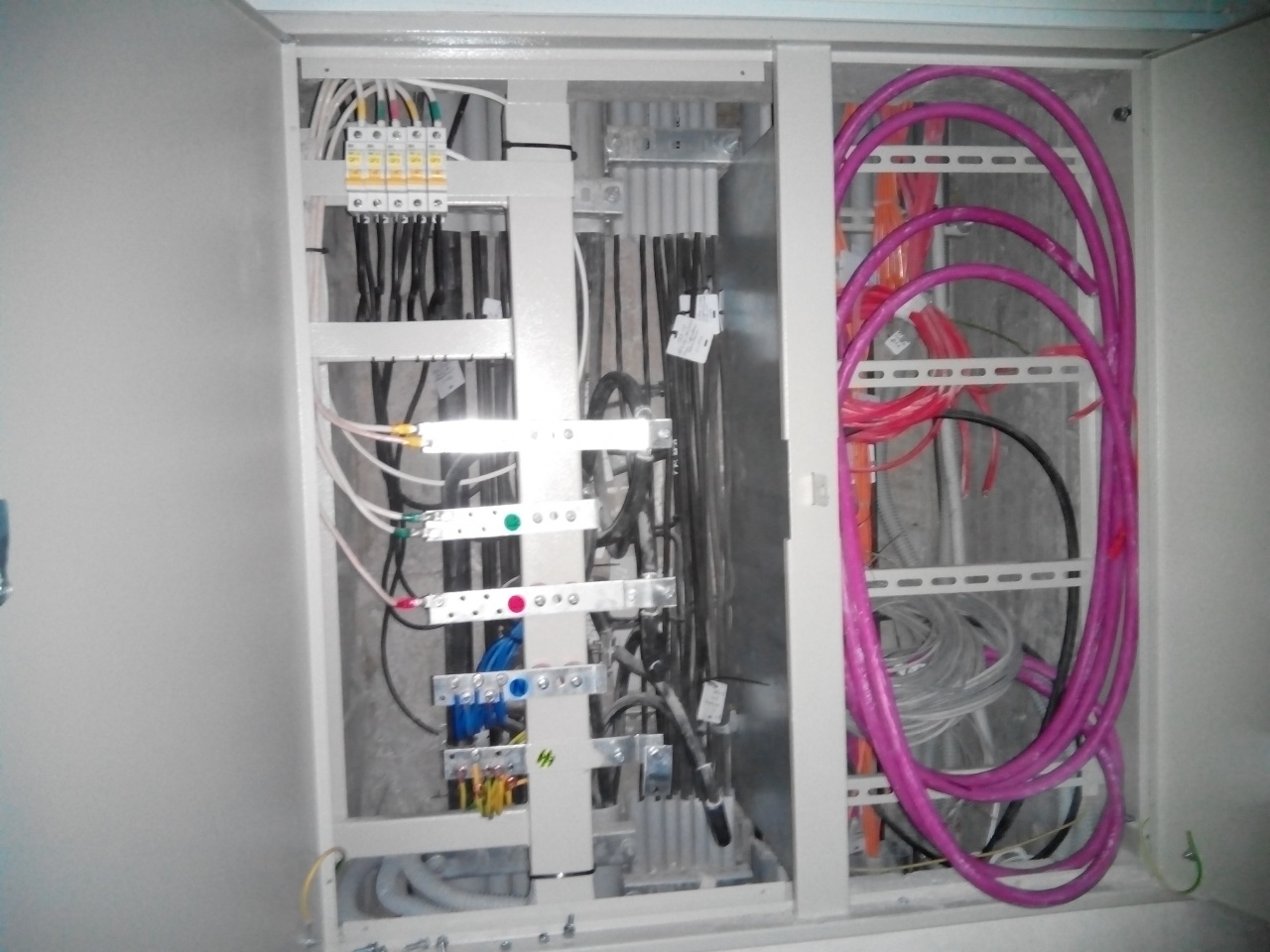

А вообще вам правильно подсказали, что стояк надо разделить на несколько кабелей меньшего сечения. Видел кучу проектов (могу скинуть в личку), где стояки делятся на 2 и 3 куска (жилые дома с электроплитами в 20-24 этажа). Лично мы предпочитаем ЩЭ в которых ответвление от кабелей производят не на орехах, а на шинах (см. фото реализованных нами ЩЭ в альбоме форума http://eom.com.ua/index.php?action=media;sa=album;in=83 ).
« Последнее редактирование: 04 Март 2018, 11:39:26 от uksusXIII »
НЕКИСЛЫЙ Электромонтаж промобъектов и высотных жилых зданий!

Оффлайн uksusXIII

  • ******
  • Спасибо
  • -Given: 258
  • -Receive: 239
  • Сообщений: 2 383
  • Country: ua
  • Электромонтаж промобъектов и высотных жилых зданий
  • Awards Автор 100 тем За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards

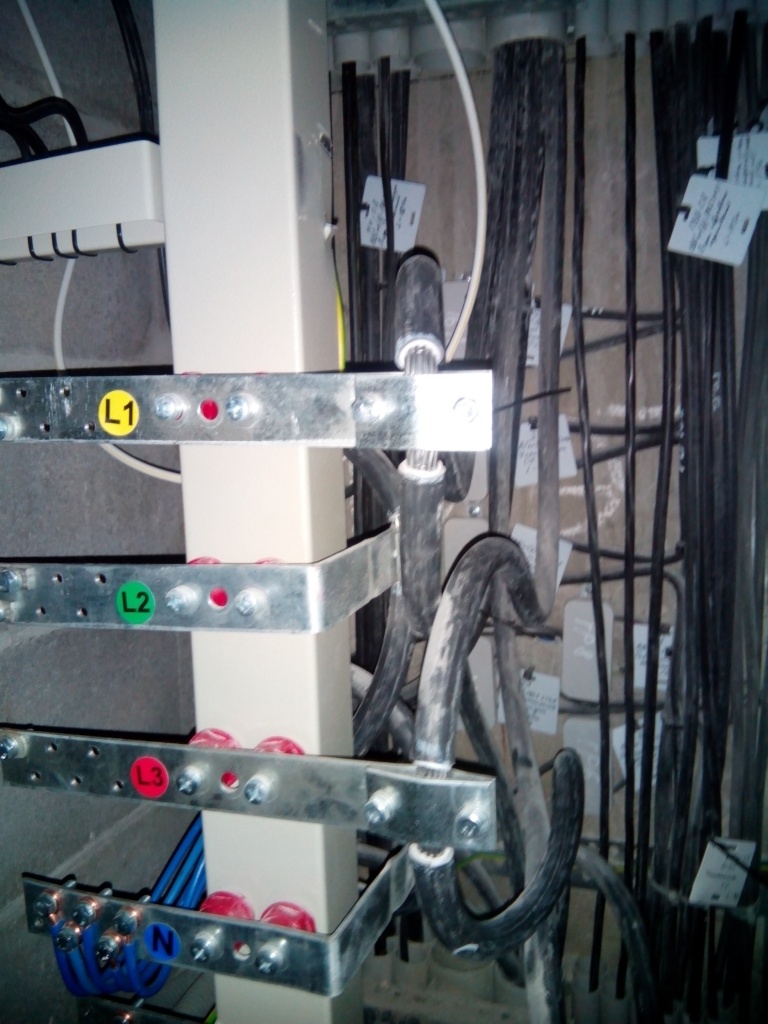

Кстати... на представленом втором фото видно нашу личную доработку такого шкафа ЩЭ. Видите куда мы загибаем шину фазы L2 и шину-N ? Без такого загиба перехлестов или касаний между кабелями стояков (для нормального подключения к шинам) просто не обеспечить!
« Последнее редактирование: 04 Март 2018, 12:15:19 от uksusXIII »
НЕКИСЛЫЙ Электромонтаж промобъектов и высотных жилых зданий!

Оффлайн Сугор

  • ******
  • Спасибо
  • -Given: 209
  • -Receive: 658
  • Сообщений: 7 239
  • Country: ua
  • Awards ЕОМактивность I - 1й по числу постов в день=(? сообщений)/(? времени пребывания) I по максимальному времени on-line пребывания на форуме Золотая сова (400 благодарностей + 1500 сообщений) За неизменность форуму I степени - на форуме более 3 лет
    • Просмотр профиля
    • Awards
uksusXIII:thumbsup: правда не совсем понятно зачем делать такие петли при заводе кабелей на шины L1 и L3?

Оффлайн uksusXIII

  • ******
  • Спасибо
  • -Given: 258
  • -Receive: 239
  • Сообщений: 2 383
  • Country: ua
  • Электромонтаж промобъектов и высотных жилых зданий
  • Awards Автор 100 тем За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards
не совсем понятно зачем делать такие петли при заводе кабелей на шины L1 и L3
Может я не понял о каких петлях идет речь... Это просто в рассечку кабель подключается к шине. Петля получается за счет того, что кабель стояка прокладывают впритык к бетонной стене, а шина, к которой крепится рассечка этого кабеля, отстоит от стены на 35-50 см! Сейчас попробую создать отдельный альбом в архиве МЕДИА по этажным щитам и стоякам... Надо фото в своем архиве подобрать только. Думаю многим полезным станет... Знали бы вы сколько матюгов сыпется на головы проектировщиков от монтажников при прокладке стояков обычно  :wall: Особенно за диаметры труб, способы ответвления от стояков (распредкоробки обычно забывают напрочь или места для их установки всегда недостаточно) и т.д.. Могу поделиться некоторыми секретами, как мы выкручиваемся из таких ситуаций.
« Последнее редактирование: 04 Март 2018, 12:57:08 от uksusXIII »
НЕКИСЛЫЙ Электромонтаж промобъектов и высотных жилых зданий!

Оффлайн uksusXIII

  • ******
  • Спасибо
  • -Given: 258
  • -Receive: 239
  • Сообщений: 2 383
  • Country: ua
  • Электромонтаж промобъектов и высотных жилых зданий
  • Awards Автор 100 тем За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards
Добавил отдельный альбомв архив МЕДИА нашего форума по стоякам и этажным щитам http://eom.com.ua/index.php?action=media;sa=album;in=88 Фото правда перемешаны по странному принципу... прошу пардону  :D
НЕКИСЛЫЙ Электромонтаж промобъектов и высотных жилых зданий!

Оффлайн sportal

  • *****
  • Спасибо
  • -Given: 189
  • -Receive: 148
  • Сообщений: 509
  • Country: 00
  • Awards Хрустальная сова (100 благодарностей + 500 сообщений) Автор 100 тем За неизменность форуму I степени - на форуме более 3 лет
    • Просмотр профиля
    • Awards
Лично мы предпочитаем ЩЭ в которых ответвление от кабелей производят не на орехах, а на шинах
Позвольте полюбопытствовать прошло ли авторский надзор ваше предпочтение, приведенное на фото, и какая у него электродинамическая стойкость шин

Оффлайн Сугор

  • ******
  • Спасибо
  • -Given: 209
  • -Receive: 658
  • Сообщений: 7 239
  • Country: ua
  • Awards ЕОМактивность I - 1й по числу постов в день=(? сообщений)/(? времени пребывания) I по максимальному времени on-line пребывания на форуме Золотая сова (400 благодарностей + 1500 сообщений) За неизменность форуму I степени - на форуме более 3 лет
    • Просмотр профиля
    • Awards
Может я не понял о каких петлях идет речь...
кабель делает 3 крутых поворота (дуги)

Оффлайн uksusXIII

  • ******
  • Спасибо
  • -Given: 258
  • -Receive: 239
  • Сообщений: 2 383
  • Country: ua
  • Электромонтаж промобъектов и высотных жилых зданий
  • Awards Автор 100 тем За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards
Позвольте полюбопытствовать прошло ли авторский надзор ваше предпочтение, приведенное на фото, и какая у него электродинамическая стойкость шин

А як же ж?  :D Щиты сертифицированы. Это проектное решение. За исключением загиба шин фазы L2 и N внутрь щита. В Питере куча производителей таких ЩЭ... вот первые попавшиеся: https://rm6spb.ru/storeyed-distribution-switchboard/  и вот http://www.vvkelsh.ru/shhit_raspredelitelnyj_etazhnyj

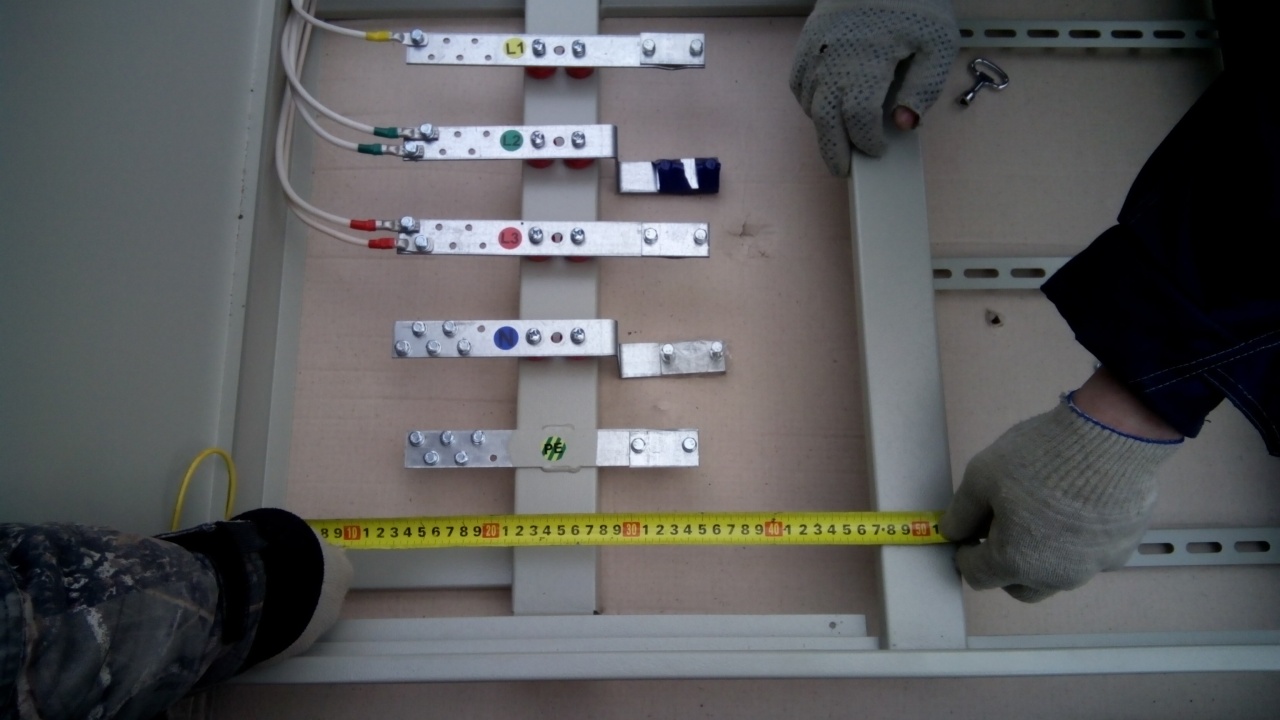

А вот фото нашего щита до установки:

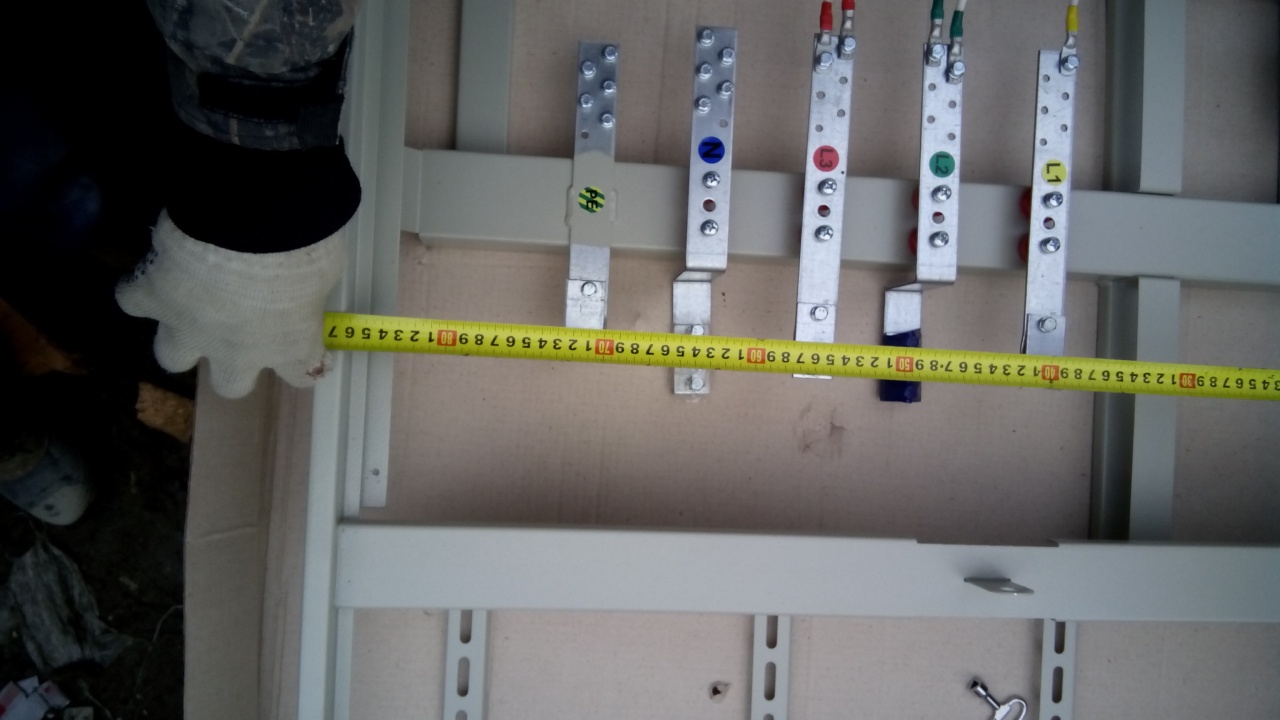

Как видите каждая шинка крепится на две точки (на двух изоляторах).
« Последнее редактирование: 04 Март 2018, 16:35:06 от uksusXIII »
НЕКИСЛЫЙ Электромонтаж промобъектов и высотных жилых зданий!

Оффлайн uksusXIII

  • ******
  • Спасибо
  • -Given: 258
  • -Receive: 239
  • Сообщений: 2 383
  • Country: ua
  • Электромонтаж промобъектов и высотных жилых зданий
  • Awards Автор 100 тем За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards
кабель делает 3 крутых поворота (дуги)
где это кабель делает целых три поворота? Посмотрите остальные мои фото... Просто вытягиваем петлю в ЩЭ (причем все пять жил на одинаковую длину)... и рассаживаем каждую жилу на свою шину...Получется в результате "лесенка" на стояковом кабеле из пяти жил.
НЕКИСЛЫЙ Электромонтаж промобъектов и высотных жилых зданий!

Оффлайн Сугор

  • ******
  • Спасибо
  • -Given: 209
  • -Receive: 658
  • Сообщений: 7 239
  • Country: ua
  • Awards ЕОМактивность I - 1й по числу постов в день=(? сообщений)/(? времени пребывания) I по максимальному времени on-line пребывания на форуме Золотая сова (400 благодарностей + 1500 сообщений) За неизменность форуму I степени - на форуме более 3 лет
    • Просмотр профиля
    • Awards
uksusXIII, это не критика, просто интересно :-[ кабель поднимается снизу, потом делает дугу, поворачивает вниз, потом еще одна дуга, крепление к шине, снова вверх, потом вниз и уходит в верх в стояк, в одном месте две дуги практически касаются, расстояние примерно как 2 ширины шины

Оффлайн uksusXIII

  • ******
  • Спасибо
  • -Given: 258
  • -Receive: 239
  • Сообщений: 2 383
  • Country: ua
  • Электромонтаж промобъектов и высотных жилых зданий
  • Awards Автор 100 тем За неизменность форуму I степени - на форуме более 3 лет Хрустальная сова (100 благодарностей + 500 сообщений)
    • Просмотр профиля
    • Awards
кабель поднимается снизу, потом делает дугу, поворачивает вниз, потом еще одна дуга, крепление к шине, снова вверх, потом вниз и уходит в верх в стояк, в одном месте две дуги практически касаются, расстояние примерно как 2 ширины шины
Это вам кажется! Ракурс фото такой. Посмотрите другие фото и увидите. Выкладка кабелей практически одинакова во всех щитах, так как везде одинаковую петлю вытягиваем см фото
« Последнее редактирование: 04 Март 2018, 17:05:59 от uksusXIII »
НЕКИСЛЫЙ Электромонтаж промобъектов и высотных жилых зданий!



Предупреждение: в данной теме не было сообщений более 150 дней.
Если Вы не уверены что хотите ответить, то лучше создайте новую тему.

Имя:     Email:     Я не спамер
