Emax 2 представляет собой новую серию низковольтных воздушных автоматических выключателей до 6300 А.
Имея возможность эффективно и просто осуществлять контроль и управление электроустановками – от простых до самых сложных – , новые автоматические выключатели Emax 2 представляют собой результат эволюции из простого коммутационного аппарата в устройство, управляющее энергопотреблением.
Эффективность
Воздушные автоматические выключатели Emax 2 с номинальными токами до 6300 А специально разработаны для повышения энергоэффективности любой электроуставновки: от промышленных и морских применений, а также энергогенерирующих установок, до традиционных электроустановок коммерческих зданий и центров обработки данных. Достижение максимальной эффективности электроустановки с целью снижения общего энергопотребления и потерь требует применения интеллектуальных систем управления электропитанием. Новые технологии, применяемые в выключателях Emax 2, позволяют оптимизировать производительность и надежность установок и, в то же время, сократить потребление энергии, не причиняя вреда окружающей среде.
Контроль
Эксклюзивная функция Power Controller осуществляет контроль и управление энергией, протекающей через автоматический выключатель Emax 2, сохраняя ее значение ниже установленного пользователем предела. В результате такого более эффективного управления среднее энергопотребление и пик потребляемой мощности могут быть ограничены, что позволяет экономить на электроэнергии. Запатентованная компанией АББ функция Power Controller отключает неприоритетные группы нагрузок, такие как зарядные станции для электромобилей, осветительные или холодильные установки, в период, когда среднее энергопотребление выходит за установленные пределы, и подключает их снова, как только это становится возможным. При необходимости Power Controller автоматически активирует вспомогательные источники энергии, например, генераторные установки. Отстутствует необходимость во внешних системах мониторинга: достаточно установить требуемый предел потребляемой мощности на выключателе Emax 2, который может управлять любым нижестоящим выключателем, даже если он не оснащен измерительной функцией. В установках, которые уже оснащены системами управления энергией, предельную нагрузку также можно изменять дистанционно. Автоматические выключатели Emax 2 оснащены расцепителями защиты нового поколения, которые легко настраиваются и обеспечивают удобный доступ к информации.
Совместимость
Все выключатели Emax 2 могут быть оснащены модулями связи для интеграции в системы с протоколами Modbus RTU, Profibus DP и Devicenet, а также с современными протоколами Modbus TCP, Profinet и Ethernet IP. Модули устанавливаются напрямую в клеммную
колодку аппарата. Новейший модуль коммуникации с интеграцией IEC 61850 обеспечивает связь с системами автоматизации и интеллектуальными сетями (Smart Grids). Точные измерения тока, напряжения, мощности и энергии доступны как по средством передачи данных через модули связи, так и на самом дисплее расцепителя защиты, используемом в качестве мультиметра. Все функции автоматического выключателя также доступны через Интернет с помощью новейшей системы диспетчеризации и контроля Ekip Link, а также интеллектуальной панели управления Ekip Control Panel. Подключения силовых и вспомогательных цепей оптимизированы для упрощения монтажа в НКУ. Силовые выводы, которые могут быть ориентированы горизонтально или вертикально, разработаны под все основные применяемые типы шин. Дополнительные аксессуары гарантируют быстрое и безопасное подключение за счёт новой системы крепления с помощью простого защёлкивания.

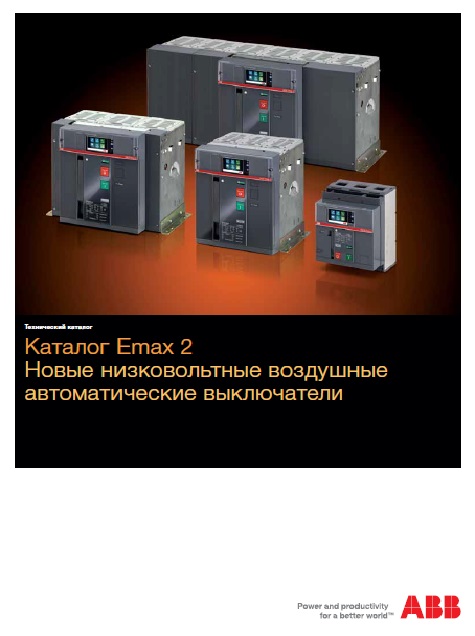

Много нового можно узнать о вышеуказанных автоматических выключателях скачав технический каталог.

Технический каталог:http://eom.com.ua/index.php?action=downloads;sa=downfile&id=2670

promotional video https://www.youtube.com/watch?v=DOuQ6lJUj8M

Замена и взаимозаменяемость расцепителей (видео) https://www.youtube.com/watch?v=Nm5q_AeKahM

Установка дополнительных аксессуаров (видео) https://www.youtube.com/watch?v=9rN_bJyQ2wc

Установка разнообразных блокировок (видео) https://www.youtube.com/watch?v=OpoKyuugCr8

Вкатывание в корзину (видео) https://www.youtube.com/watch?v=4DC7nkWonNQ

Вебинар АББ - Новая серия воздушных автоматических выключателей Emax 2: https://www.youtube.com/watch?v=Ru2HlvUC9rU&list=UUpd-2_cvOW2kZ6H-Avycxvg

Вебинар АББ - Преимущества новых автоматических выключателей Emax 2 для сборщиков НКУ: https://www.youtube.com/watch?v=WVycSoZ5rSw

On line Симулятор настроек расцепителя: http://new.abb.com/low-voltage/launches/emax2/utilities/trip-unit-simulator

On line Выбор автоматического выключателя: http://new.abb.com/low-voltage/launches/emax2/utilities/bce

Программа для конвертации Emax на новую серию Emax 2: http://eom.com.ua/index.php?action=downloads;sa=downfile&id=2701

Програмное обеспесение подбора и просчета оборудования D.O.C & CAT:
Дистрибутив: http://eom.com.ua/index.php?action=downloads;sa=downfile&id=2696
Инструкция по регистрации DOC: http://eom.com.ua/index.php?action=downloads;sa=downfile&id=2698
Настройка CAT: http://eom.com.ua/index.php?action=downloads;sa=downfile&id=2700
Видеоинструкция (Англ.): https://www.youtube.com/watch?v=9xAiZNAR-T4
EPLAN macros для серии Emax2: http://eom.com.ua/index.php?action=downloads;sa=downfile&id=2779

Видео завода где производят данную продукцию: https://www.youtube.com/watch?v=TZ2IXvGZ-PE

Видеобзор Лаборатории ABB SACE: https://www.youtube.com/watch?v=6ODn7Pdf5eQ&list=TLqXmeLWPRrz6Id4_XzZf0Ns6lCheys1Ap
« Последнее редактирование: 13 Ноябрь 2014, 09:07:44 от B and S »

Оффлайн B and S

  • Moderator
  • ***
  • Спасибо
  • -Given: 0
  • -Receive: 2
  • Сообщений: 133
    • Просмотр профиля
    • Awards
Компания АББ Украина рада сообщить Вам о начале поставок новых аксессуаров для автоматических выключателей Emax 2, предоставляющих уникальные возможности для организации инновационных решений в области диспетчеризации, а также упрощения работы с современными низковольтными распределительными системами.

  • SCADA система Ekip View – готовое ПО для контроля и управления электроустановкой
    Панель управления Ekip Control Panel – централизованная система контроля и управления электроустановкой на основе ПО Ekip View c цветным жидкокристаллическим сенсорным дисплеем 15 дюймов.
  • Модули передачи данных: Ekip COM IEC61850 и Ekip COM EtherNet/IP
  • GPRS модуль Ekip GPRS-M


Более детальная информация здесь: http://eom.com.ua/index.php?action=downloads;sa=downfile&id=2782
« Последнее редактирование: 17 Ноябрь 2014, 10:03:34 от B and S »

Оффлайн B and S

  • Moderator
  • ***
  • Спасибо
  • -Given: 0
  • -Receive: 2
  • Сообщений: 133
    • Просмотр профиля
    • Awards
Новые коммуникационные возможности новой серии Emax 2


Скачать можно здесь: http://eom.com.ua/index.php?action=downloads;sa=downfile&id=2785

Оффлайн B and S

  • Moderator
  • ***
  • Спасибо
  • -Given: 0
  • -Receive: 2
  • Сообщений: 133
    • Просмотр профиля
    • Awards

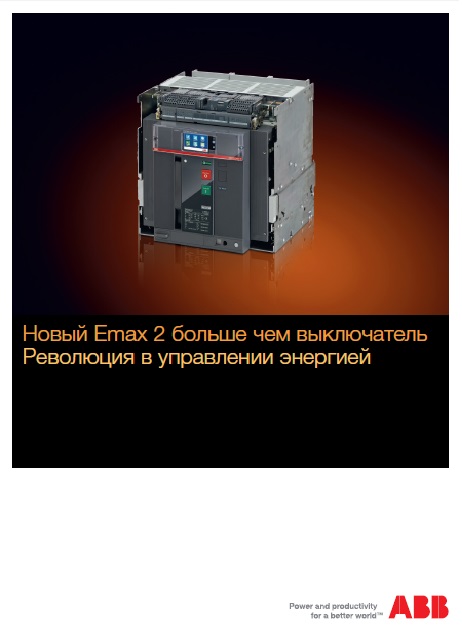

Новый Emax 2 больше чем выключатель - это Революция в управлении энергией


Скачать можно здесь: http://eom.com.ua/index.php?action=downloads;sa=downfile&id=2786

Оффлайн B and S

  • Moderator
  • ***
  • Спасибо
  • -Given: 0
  • -Receive: 2
  • Сообщений: 133
    • Просмотр профиля
    • Awards

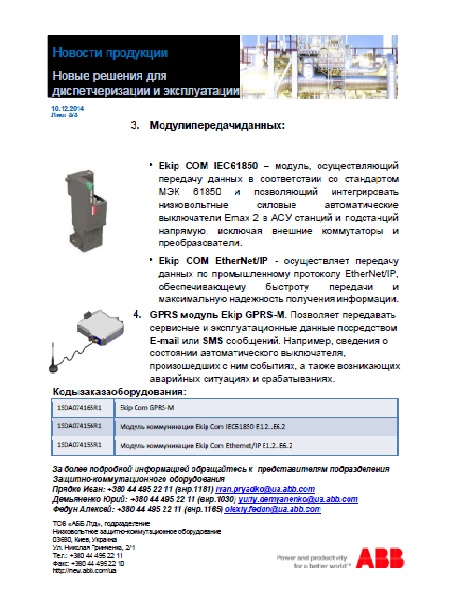

Новые решения для диспетчиризации и эксплуатации на атвтоматических выключателях с воздушной изоляцией серии Emax 2
(с кодами заказов)


Настоящим письмом компания АББ уведомляет о начале поставок новых аксессуаров для автоматических выключателей Emax 2, предоставляющих уникальные возможности для организации инновационных решений в области диспетчеризации, а также упрощения работы с современными низковольтными распределительными системами.

Скачать письмо можно здесь: http://eom.com.ua/index.php?action=downloads;sa=downfile&id=2798

Оффлайн B and S

  • Moderator
  • ***
  • Спасибо
  • -Given: 0
  • -Receive: 2
  • Сообщений: 133
    • Просмотр профиля
    • Awards
Emax 2: функция управления энергопотреблением Ekip Power Controller


Функция Ekip Power Controller, доступная для нового типа воздушных автоматических выключателей Emax 2, — идеальное решение для управления нагрузками, представляющее собой оптимальный баланс надежности, простоты и экономичности. Данная функция встраивается в электронные расцепители защиты автоматических выключателей Emax 2 и потому не требует каких-либо сложных систем управления и измерения, а также внедрения специального программного обеспечения.
Данная функция основана на запатентованном алгоритме расчета энергопотребления, позволяющем контролировать и управлять нагрузками посредством удаленных команд соответствующим коммутационным устройствам (автоматическим выключателям, выключателям-разъединителям, контакторам и т. п.), при этом опираясь на список приоритетов, составленный пользователем на основании собственных требований и типов нагрузок. Алгоритм базируется на превентивном расчете среднего за указанный период времени энергопотребления, предел которого устанавливается пользователем. В случае превышения данной величиной договорного объема энергопотребления функция Ekip Power Controller вступает в действие и возвращает ее в допустимые пределы. Для реализации такой системы контроля достаточно
установить один автоматический выключатель с данной функций в качестве вводного в распределительном щите. Автоматический выключатель будет решать в соответствии с установленными для него параметрами и общим объемом потребленной установкой электроэнергии, когда и какую нагрузку необходимо отключить. Кроме того, автоматический выключатель, оборудованный функцией
Ekip Power Controller, сможет не только управлять коммутационными аппаратами пассивных нагрузок, но и при необходимости отдавать команды управления резервным генератором.

Скачать техническую брошюру: http://eom.com.ua/index.php?action=downloads;sa=downfile&id=2812

Оффлайн B and S

  • Moderator
  • ***
  • Спасибо
  • -Given: 0
  • -Receive: 2
  • Сообщений: 133
    • Просмотр профиля
    • Awards

Оффлайн Руслантус

  • ***
  • Спасибо
  • -Given: 7
  • -Receive: 0
  • Сообщений: 84
  • Country: ru
  • Awards За неизменность форуму II степени - на форуме 2-3 года
    • Просмотр профиля
    • Awards
Здравствуйте.
Разрабатываю конструкцию ТП внутренней установки на вводных автоматах Emax E2.2B Ekip Dip LSIG 2000А, секционном Emax E2.2B Ekip Dip LSIG 1600А, линейных Tmax T5N 400A, Tmax XT4N 250A, Tmax XT2N 160A. Степень защиты РУНН - IP54.Габариты шкафов (ряд из 5 шт.) - 800х2200х1100 (ШхВхГ).
Вопрос:
Температурные режимы работы приведены в каталоге для IP31, а для IP54 требуется ли дополнительная система по принудительному охлаждению?

Оффлайн B and S

  • Moderator
  • ***
  • Спасибо
  • -Given: 0
  • -Receive: 2
  • Сообщений: 133
    • Просмотр профиля
    • Awards
Здравствуйте Руслантус!
На Емах 2 есть возможность принудительного отвода тепла от мест присоединения шин
Вентиляторы встраиваются непосредственно в корзину
Каталог стр. 9/61
Таблицу влияния температуры смотрите в Каталоге на стр. 6/8 и 6/16

С Уважением B and S
